当物体在高速移动,怎样才能拍出高质量图像呢?
我们知道,传感器技术有两种,一种是卷帘快门传感器技术,传感器逐行拍摄图像,依此读取阵列的每一行。但是缺点在于,由于逐行拍摄曝光时间过长,最终拍摄出来的可能是发生扭曲、失真等的低质量图像。因此更适合拍摄静态图像和视频。
另一种就是全局快门传感器技术,所有像素同时开始和结束曝光,一次即可实现对整个图像区域的拍摄。当物体在高速移动时,显然全局快门技术更适合。不过,由于全局快门使用比卷帘快门更复杂的架构,通常会产生较高的读出噪声。
要全局快门,还是要低噪声?小孩子才做选择,成年人当然是全都要!
C-BLUE One正是这样一款新产品,首次同时实现全局快门架构和低噪声,这是一次重大改进,将为低噪声高速可见光成像开辟新天地,适用于需要真实/无变形图像、高时间分辨率和高灵敏度的应用。
作为一款高速全局快门科学CMOS 相机 ,主要针对自适应光学、波前探测等应用,并且具有更高的性价比。
由于在产品性能上的不俗表现,C-BLUE One广泛适用于各大应用领域,比如天文学:自适应光学、太阳天文学;高端产业:粒子测速、瑞利测温;生命科学:荧光显微镜、超分辨率显微镜、细胞运动研究、离子成像/生理学等。
C-BLUE One性能表现 |
||||
测试测量 |
C-BLUE One 0.5 MP |
C-BLUE One 1.7 MP |
C-BLUE One 7.1 MP | 单位 |
传感器尺寸 |
816×624 |
1608x1104 |
3216×2208 | Pixels |
像素间距 |
9 |
9 |
4.5 | µm |
全局快门最大帧速率(8位) |
1594 |
662 |
207 | FPS |
全局快门的最大帧速率(12位) |
941 |
481 |
134 | FPS |
读出噪声(12位,高增益,24dB,@50µs) |
2.35 |
2.33 |
1.38 | e– |
暗电流(高增益,24dB) |
1.39 |
0.96 |
0.24 | e–/p/s |
量化 |
8,12 |
8,12 |
8,12 | bit |
HDR量化(高动态范围) |
16 |
16 |
16 | bit |
快门架构 |
全局 |
全局 |
全局 | n/a |
最短积分时间(8位) |
5.81 |
6.16 |
7.07 | µs |
最短积分时间(12位) |
6.43 |
6.64 |
8.23 | µs |
满井容量(低增益模式,0dB) |
94 |
94 |
23 | ke– |
最大速度(8位,16行) | 7366 | 3997 | 3545 | FPS |
附加功能 |
||||
|
||||
GigE版本 |
||||
GenICam兼容 |
||||
光学接口:C-Mount/CS-Mount |
||||
传感器热稳定性降至10°C(空气) 液体冷却可选,带有冷却板,可优化性能 |
||||
软件:图形用户界面:First Light Vision-软件开发工具包:(C、C++、Python、MatLab)/LabVIEW/µManager |

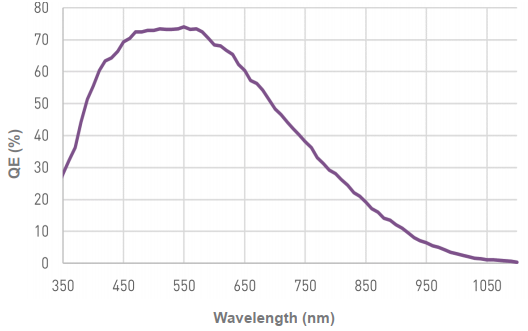

量子效率

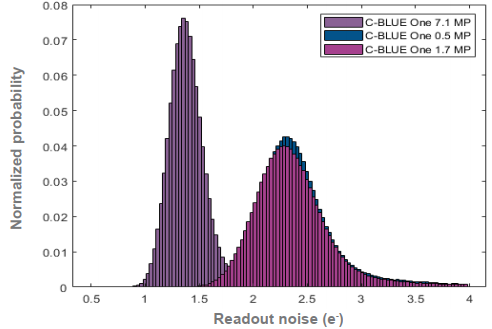

读出噪声分布
END
法国First Light公司是公认的自适应光学红外相机制造商,致力EMCCD和近红外产品研究,产品多次荣获各项欧洲大奖,其C-RED系列是在短波红外谱段成像的理想选择。而C-BLUE One高速相机,则在延续高帧频低噪声这一优势的同时,主要面向可见光谱段,是对C-RED系列的扩展。基于在红外领域深耕多年的技术积累和丰富经验,凌云光已经成为First Light的国内独家合作伙伴。想了解更多关于C-BLUE One信息,可拨打400 829 1996电话问询!
