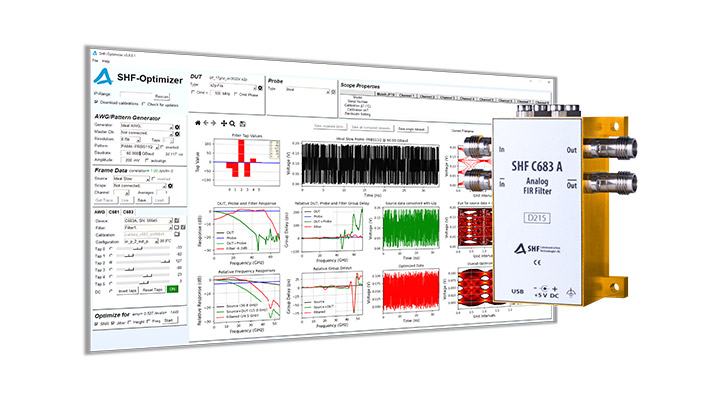

SHF C683 A 可调模拟均衡器（FIR滤波器）

SHF C683 A是一款可调模拟6抽头有限脉冲响应（FIR）滤波器。

产品描述

SHF C683 A是一款可调模拟6抽头有限脉冲响应（FIR）滤波器。差分输入信号通过具有约8ps固定抽头延迟的6级FIR滤波器结构进行放大和滤波。通过调整滤波器系数（即GUI中抽头放大器的增益），可以任意修改频率响应。已验证对于高达70 GBaud的PAM4和NRZ的严重劣化信号进行均衡操作。

产品特点

差分数据输入和输出
紧凑模块，可放置在需要自适应均衡的任何位置，例如靠近被测设备（DUT）
配套DSP软件（“SHF Optimizer”）用于根据s2p文件和从示波器捕获的轨迹计算最佳设置。

应用场景

信号质量提升，例如用于误码率（BER）测量
传输信道均衡
模拟各种射频和微波模块
信号预失真以模拟各种传输信道
100GbE、200GbE、400GbE和1TbE系统评估与开发
电信传输
宽带测试与测量设备

产品规格

信号整形 (滤波器，均衡器，衰减器)

P/N	Type	Max. Bandwidth
SHF C683 A	Analog FIR Filter (Equalizer)	55 GHz
SHF C711 A	Dual Analog RF Attenuator	50 GHz
SHF C712 A	Dual Digital RF Attenuator	40 GHz
SHF C980 A	Switchable Filter Bank	30 GHz
SHF C981 A	Tunable Filter	65 GHz (Filter Range: 18 GHz)

<
