大家在使用激光器过程中会用到PZT快速波长调谐功能,但是使用过程中总会有一些疑问,今日简单介绍下ADJUSTIK的PZT波长快速调谐如何使用。

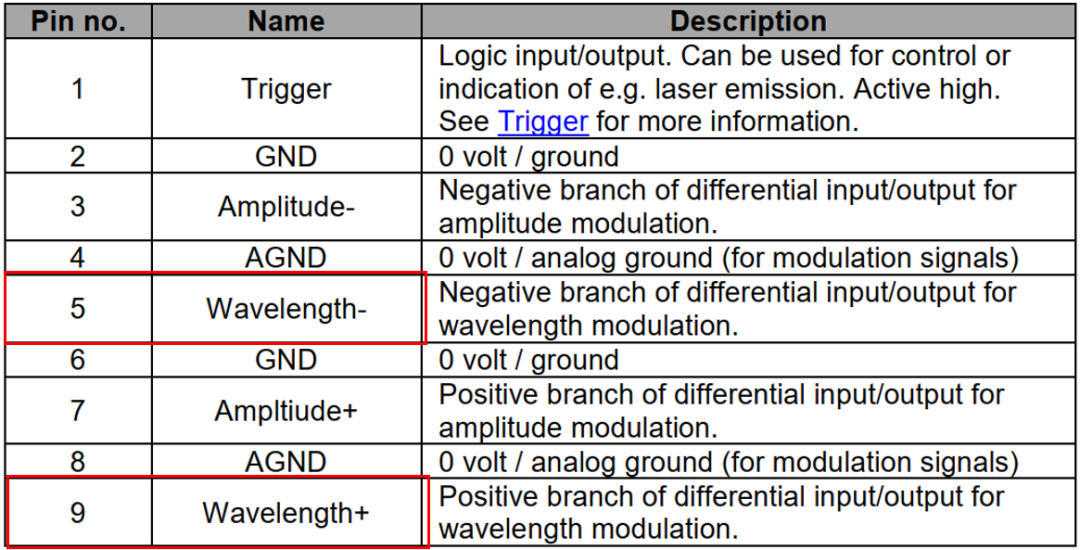

在激光器后面板上有一个Modulation接口,就是PZT调谐的接线接口。接口的定义如下表所示:
从表中可以看到5针对应的是波长往短波方向移动,9针对应的是波长往长波方向移动。2,4,6,8针都为地,其中的任意一个接地就可以,不用全都使用。1,3,7针脚的功能是激光器选配功能,不是所有机型都有。

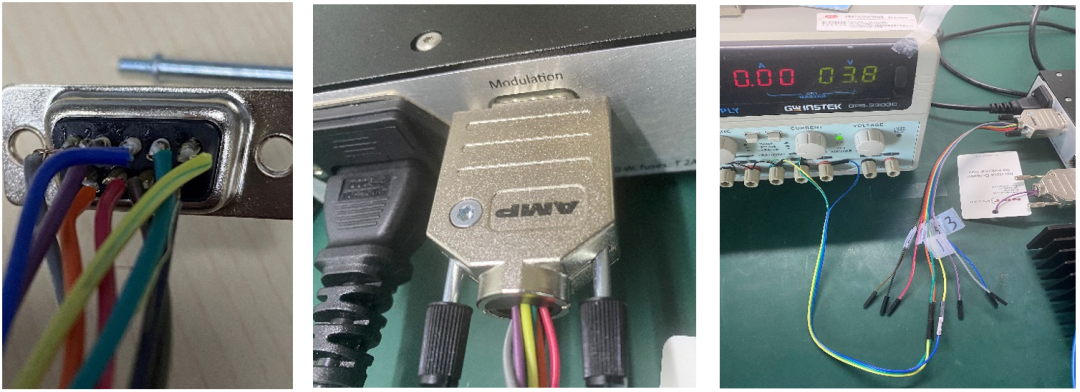

用户可参照上述针脚定义,根据需要自己制作一个9pin接头,用不到的针脚可以空置不接线(注意接头上的针脚数字要和Modulation接口对应),如下图所示:
接好线后可以使用直流电源或者信号发生器测试下,改变电压可以观察到软件上的波长发生变化就说明接线正确了。注意W-和W+上都是0至5V的正电压,不要超出此范围,若超出5V,会损坏激光器!

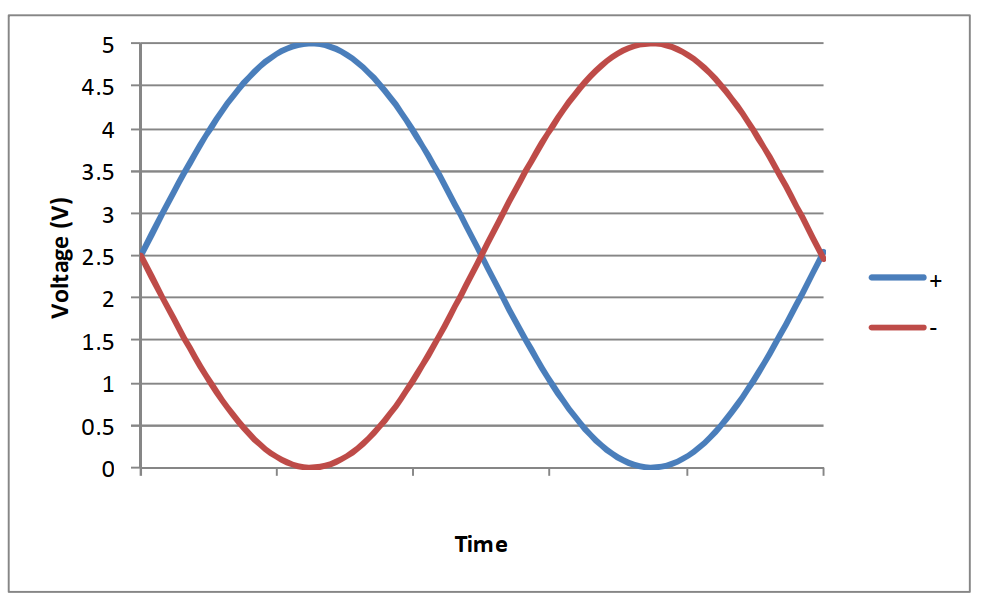

当软件设为外部调制, Wavelength+/-变化可通过强度分别为0至5V的2路差分输入电压信号驱动,Wavelength-上的电压(0~5V)使波长变短,Wavelength+上的电压(0~5V)使波长变长,差分信号共模输入信号电压需要设为2.5V。如果不需要波长调制,建议关闭软件上的“波长调制”选项,以防噪声扰动引起的多余相位噪声。

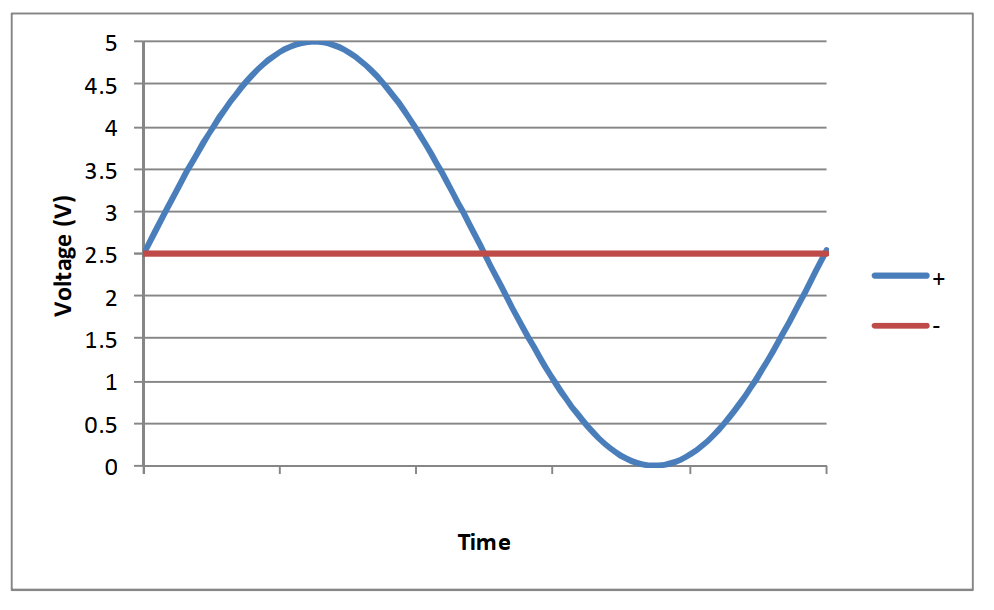

单端信号输入,将可调电压接到Wavelength+输入端, Wavelength-接2.5V或GND。需注意此时5 Vpp信号只能产生一半的调制幅度,(波长只能从中心点向长波长方向移动)如果Wavelength-接入的电势与Wavelength+信号的共模电压相同,输出光波长将以无调制时的光波长为中心进行调制。(即W+和W-上的电压差值决定波长移动方向和范围,比如W+上接3V电压,W-上接2V电压,效果等同于只在W+上接1V电压)

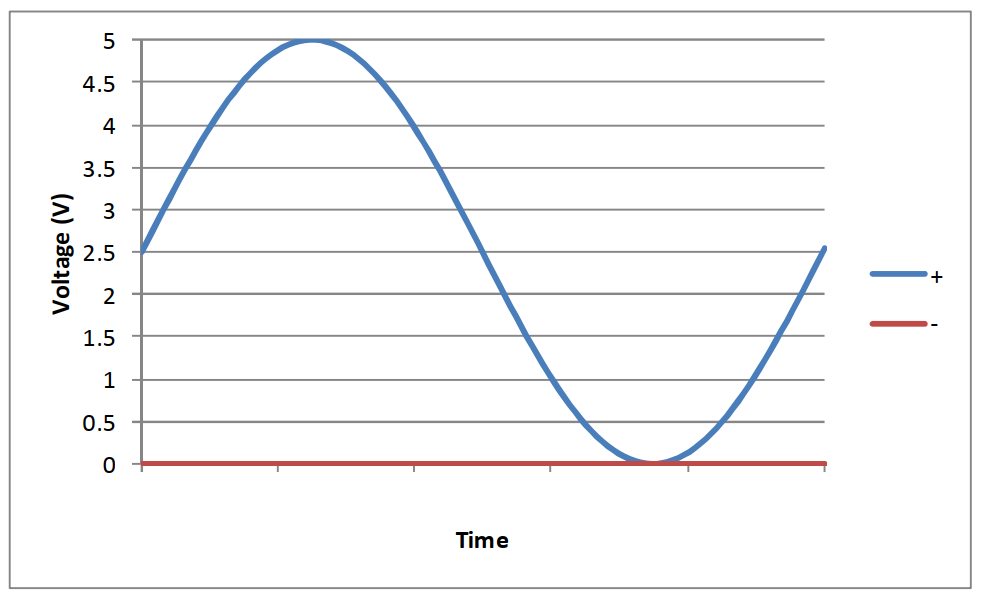

如果Wavelength-接GND,Wavelength+以0~5V进行调制,光输出波长将在热控制波长的上方变化。
调制信号可以在AC或DC耦合模式下切换。如果选择AC耦合,模块具有截止频率为1.6Hz的高通滤波功能。选择DC耦合,可使用外部参照系统锁定激光频率,例如PDH稳频技术。在该模式下,模块将调整自身波长使Wavelength+/-输入端微分误差信号趋向于0V。
▲不同型号激光器的调制幅度表
PZT功能软件设置方法

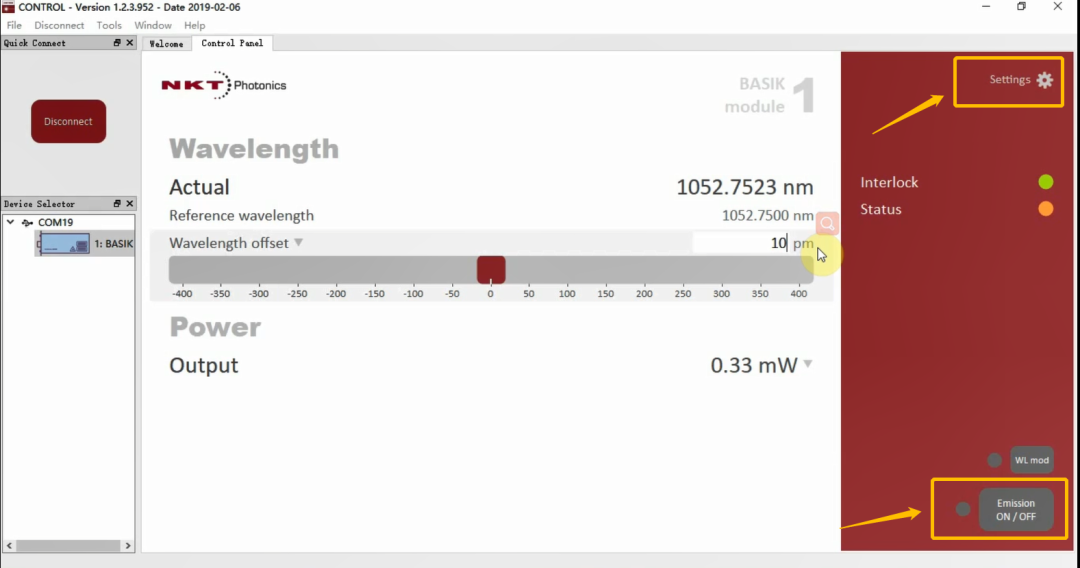

在Control Panel界面下,可调整波长、功率(部分型号需选配),点击Emission on可输出激光,点击WL mod开启PZT波长调制功能。
点击Setting,选择Wavelength modulation,打开PZT功能设置界面。若选择Internal模式,可选择输入电压波形Type,并选择对应AC/DC模式,设置Wide/Narrow调制范围,设置调制频率及调制幅度,100%调制幅度对应2×5 Vpp。
若选择external模式,按“PZT功能应用”内容,输入需要的电压信号,需要注意输入的信号必须与AC/DC模式设置对应,否则PZT不能正常工作。Modulation Gain选项可以放大或缩小调制幅度,但最大调制幅度不会超过2×5 Vpp的对应幅值(即产品指标)。比如输入电压为2×4 Vpp,即使Gain设为200%,最大调制幅度也只能对应2×5 Vpp的幅值。

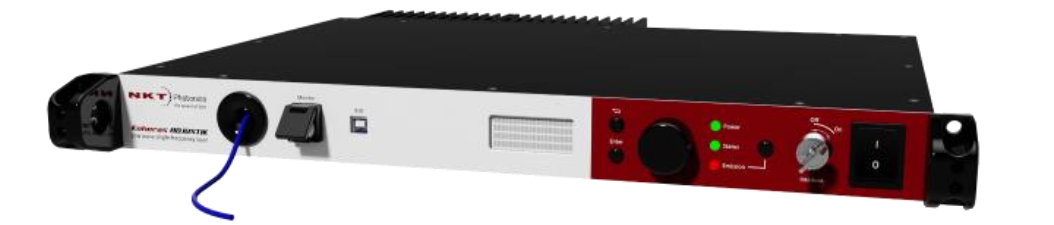

集成了泵浦激光器的单波长的DFB激光器模块。热控制保证了稳定的固定波长,使整体性能提升。功率可达40 mW。与其他同类别激光器相比在线宽和相位噪声上更为优越。
特点:
1、稳定的单模式和单偏振
2、无突发噪声和跳模
3、超窄线宽和长相干长度
4、超低的相位噪声
5、波长可以选择
6、压电调谐可选
7、保偏输出可选
8、紧凑的封装结构
应用:
1、分布式振动传感
2、运动和干扰探测
3、激光光谱和气体吸收分析
4、电信设备测量
