近年来,随着老龄化社会的到来以及用眼习惯的改变,眼底病、屈光不正、青光眼、视网膜病变等词汇频繁进入我们的视野。目前,我国已有超过4000万的眼底病患者,患者总数位居全球第一。如何筛查、评估和诊疗眼科疾病,让万千患者守住光明、并自由地享受生活?这也是实现“十四五”全国眼健康规划的重要一环。
想要实现对眼科疾病的早诊早治,很大程度上基于眼科影像学的发展。

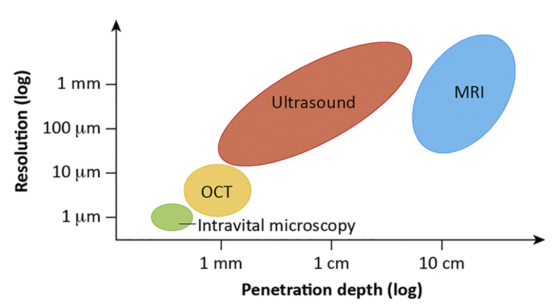

我国眼科影像技术如今已有70余年发展史,从眼底血管造影到眼部超声检查,从眼底照相机到MRI,尤其是OCT的出现…无不促进了眼科诊疗水平的整体提高。但全民眼健康仍任重道远。
凌云光拥有丰富视觉技术积累和久经验证的应用经验,为此,我们发起了《眼科影像新势力》专栏,一方面用以展示眼科影像前沿技术、先进器件和优选解决方案,助力眼科从业者更好地理解眼科成像的奥秘,另一方面也将聚焦眼健康分享科普干货,帮助眼视光患者更好保护眼睛。“Better Vision,Better Life”,让眼科成像的先进成果能够惠及到更多的人。
本期,我们就先来了解下OCT技术,这一技术对眼科发展具有重要作用。
OCT系统中S点的光束被分成两部分:一部分照射在M1样品上,一部分照在M2反射镜上。样品产生的反射光和参考光产生的反射光会发生干涉,而仅仅当两条光路的长度相同(差距小于相干长度)时,会产生稳定的干涉。通过调整参考光的M2镜子前后位置,可以得到样品的反射。样品反射能力较强的区域会产生较强的干涉,而超出干涉长度的反射光将不会产生干涉,通过记录干涉解算出样品的轮廓及深度信息。
OCT自上世纪90年代开始发展,至今已有了一共三代的产品,分别是第一代:TD-OCT(时域OCT),第二代:SD-OCT(谱域OCT)和第三代:SS-OCT(扫频域OCT)。
第一代TD-OCT,光学延迟线扫描,成像速度较慢;
第二代SD-OCT,线阵相机记录光谱信号后FFT解调,线扫描速度可达几十上百KHz,成像速度快,但受光谱分辨率限制,成像深度一般;
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SD-OCT在价格和性能之间可以取得一个较好的平衡。

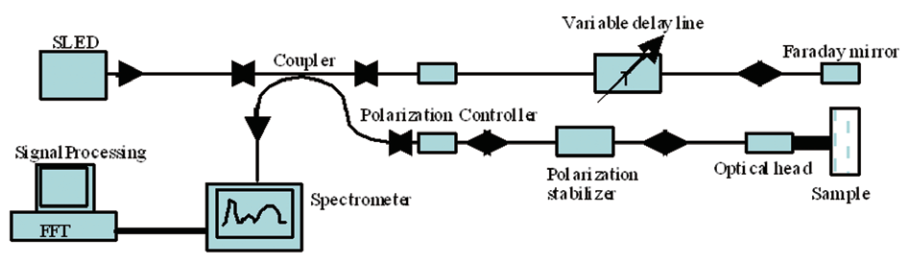

下图是一个典型的SD-OCT系统图,基于测量臂与参考臂的干涉光谱与样品不同深度的背向散射光强度信息恰好是一对傅里叶变换对的关系这一原理,SD-OCT避免了在测量时需要改变参考臂光程长度的问题,而是将代表着样品不同深度信息的光束统一收集后,通过傅里叶逆变换即可解算出样品深度的强度信息,实现了样品轴向信息的并行获取,从而省却了轴向扫描。
可以看到,进行信号接受的是一个光谱仪,其是通过光栅进行分光,然后再投射到成像相机上面去,将收集到的信号通过FFT进行解调获取深度信息。因此,SD-OCT性能的高低很大程度上取决于成像探测器。

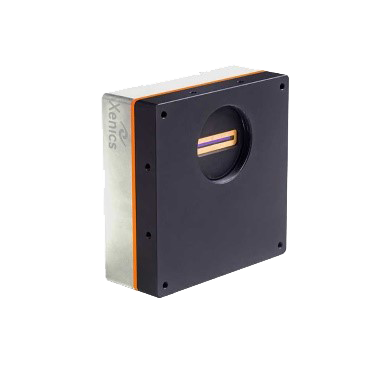

Xenics Manx R系列产品优势:

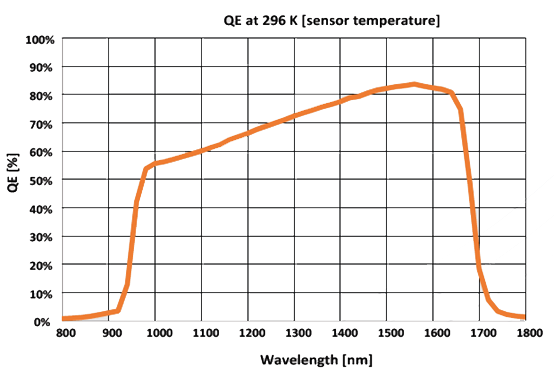

1060nm,1310nm的QE值在50%~80%
相机分辨率2048,在光谱宽度100nm情况下,可以达到0.05nm光谱分辨率
采用CXP接口,最大行频256KHz
12.5um*250um矩形大像元,保证光谱仪稳定性

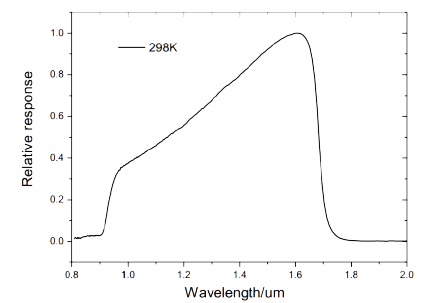

在1~1.6um光谱范围内响应高

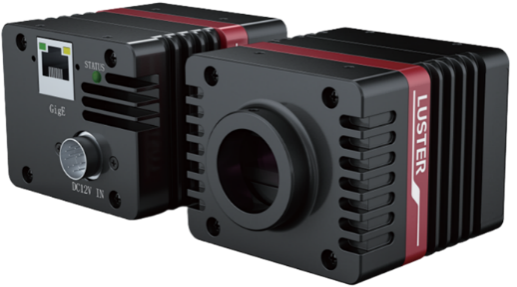

20*20um大像元,1024分辨率
采用千兆网口,行频9KHZ
DALSA Linea SWIR产品优势:
紧凑型封装的尖端InGaAs传感器 可用作具有高响应性12.5 µm像素的1k分辨率相机,或具有更大25µm像素的512分辨率相机 40 kHz线路速率 HDR模式 (Linea™ SWIR 1k)
OCT成像技术的发展,对眼科诊疗有至关重要的作用,是诊断眼部疾病必不可以少的利器之一,也是每一双眼睛背后的“光明守护者”,帮助人们更大程度享受生活。如您对OCT成像技术或者眼科影像感兴趣,欢迎拨打400 829 1996电话垂询!
